Hallo liebe Gemeinde!
hab ein Problem wo ich langsam dran verzweifel. Ich bin gerade dabei mir eine Gsxr K7 aufzubauen, und bin schon fast fertig. Nun zu meinem Problem: Nachdem ich den ganzen Kabelbaum endlich verstrickt hatte sind nun zwei Stecker übrig beziehungsweise drei. Die beiden Stecker die vom Zündschloss kommen, und ein grauer sechs ploiger Stecker der in der Nähe des Lenkkopflager sitzt. Vielleicht kann mir jemand weiterhelfen vielen Dank im Voraus.

franol

franol

Kleingixxer
Dabei seit
28.06.2010
Beiträge
89
Ort
Kiel
Motorrad
GSX-R 1000 z L4
Hi,

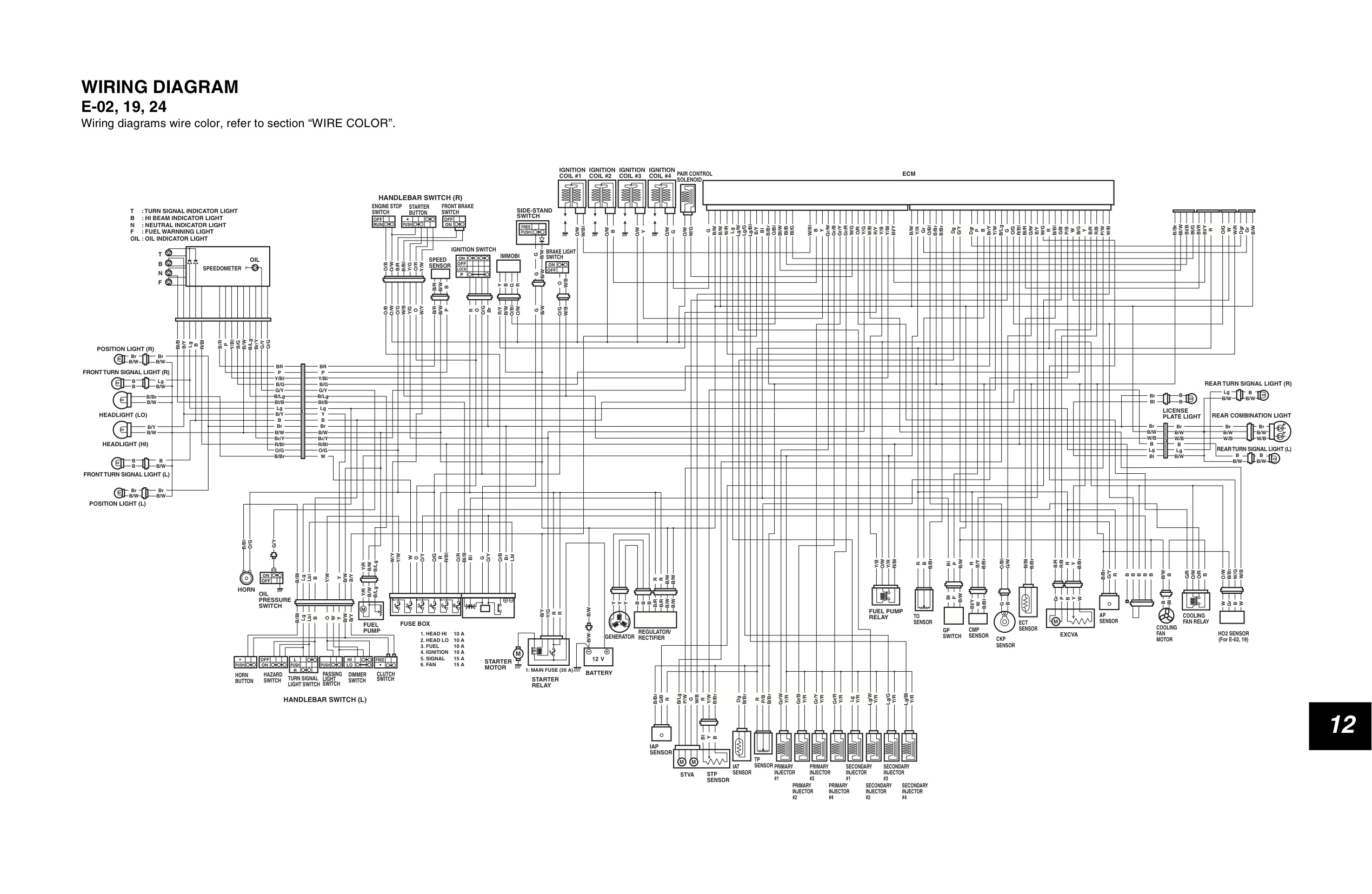

vlt hilft dir der Kabelplan


W

Wally

Pocketbiker
Themenstarter
Dabei seit
14.03.2013
Beiträge
6
Ort
Benatzkystr. 24a
Motorrad
-GSX-R 750 K7
Laut Schaltplan gehen die beiden Stecker vom schloss in den kabelbaum, da ist aber keiner mehr frei. Wie kann das sein???
