Kabelstrang SRAD verlegen

[Gixxer92]

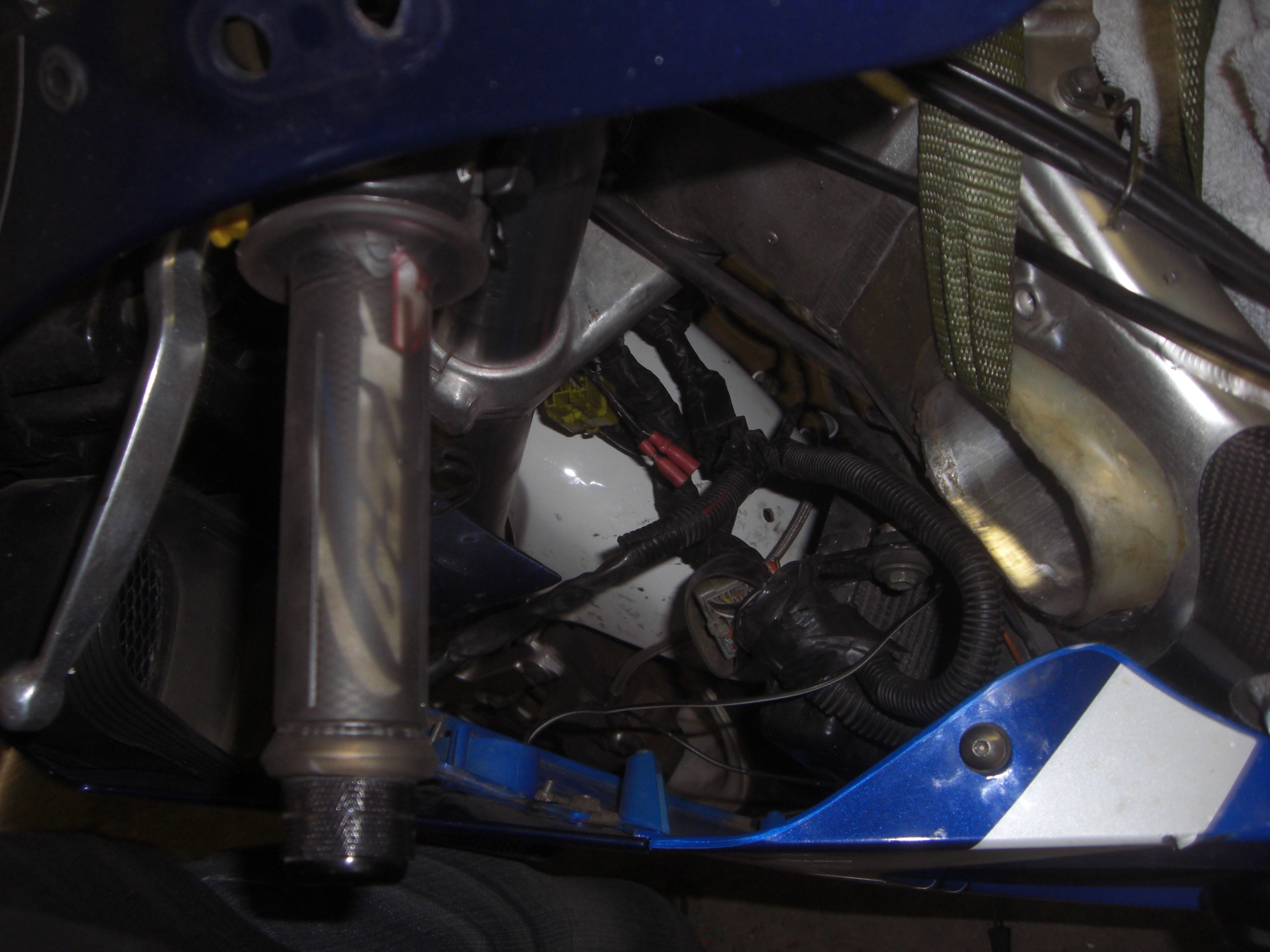

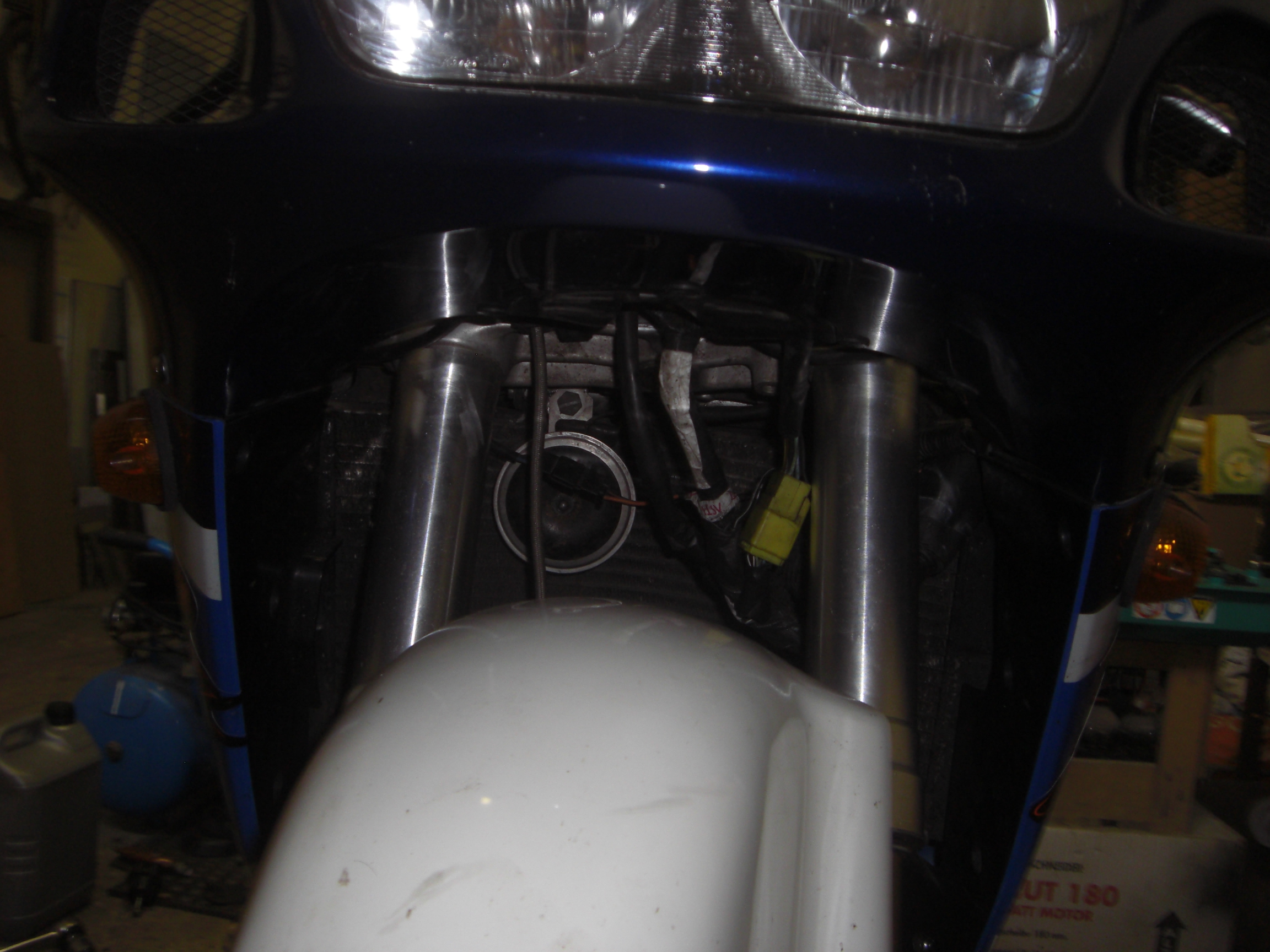

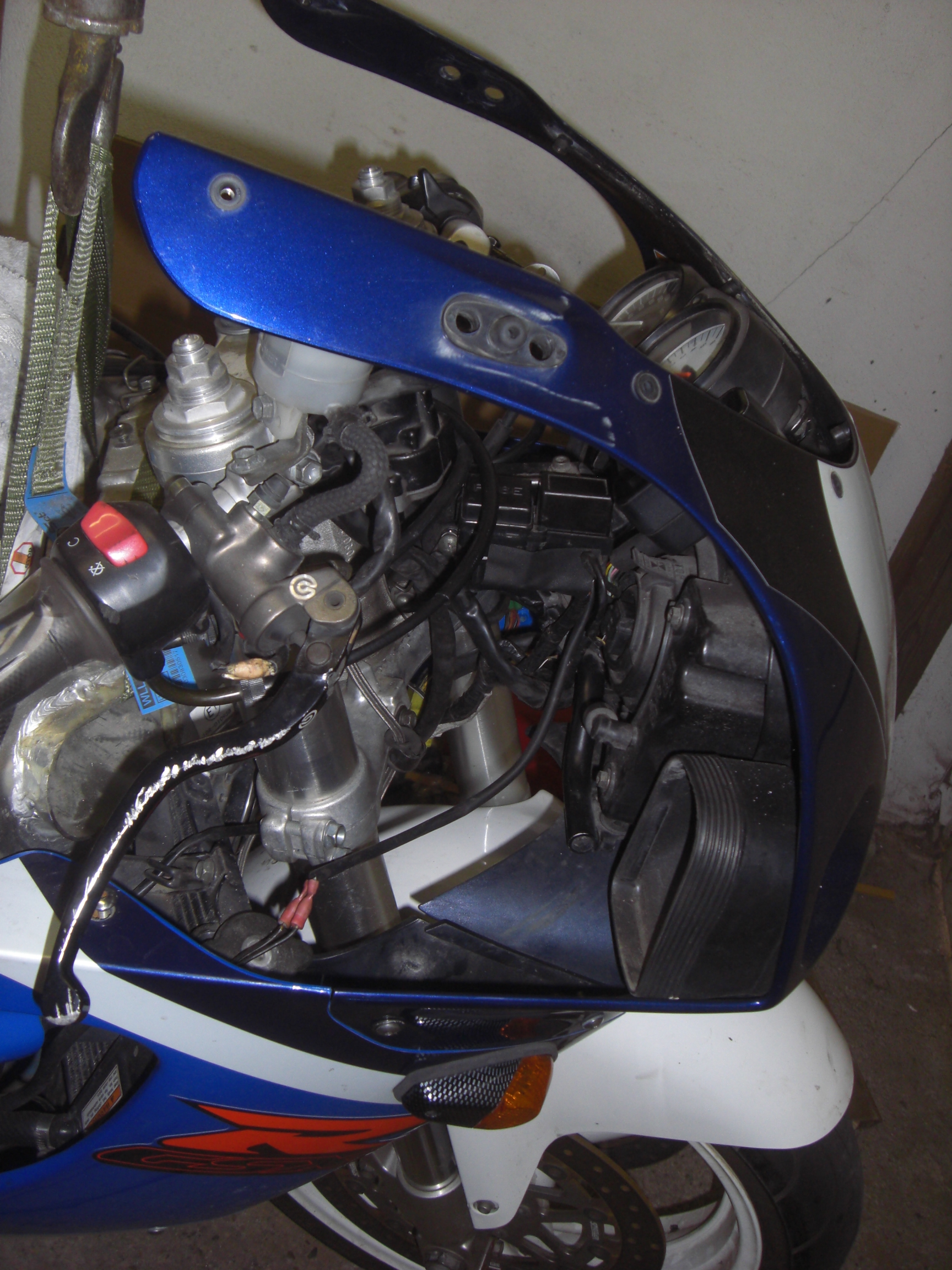

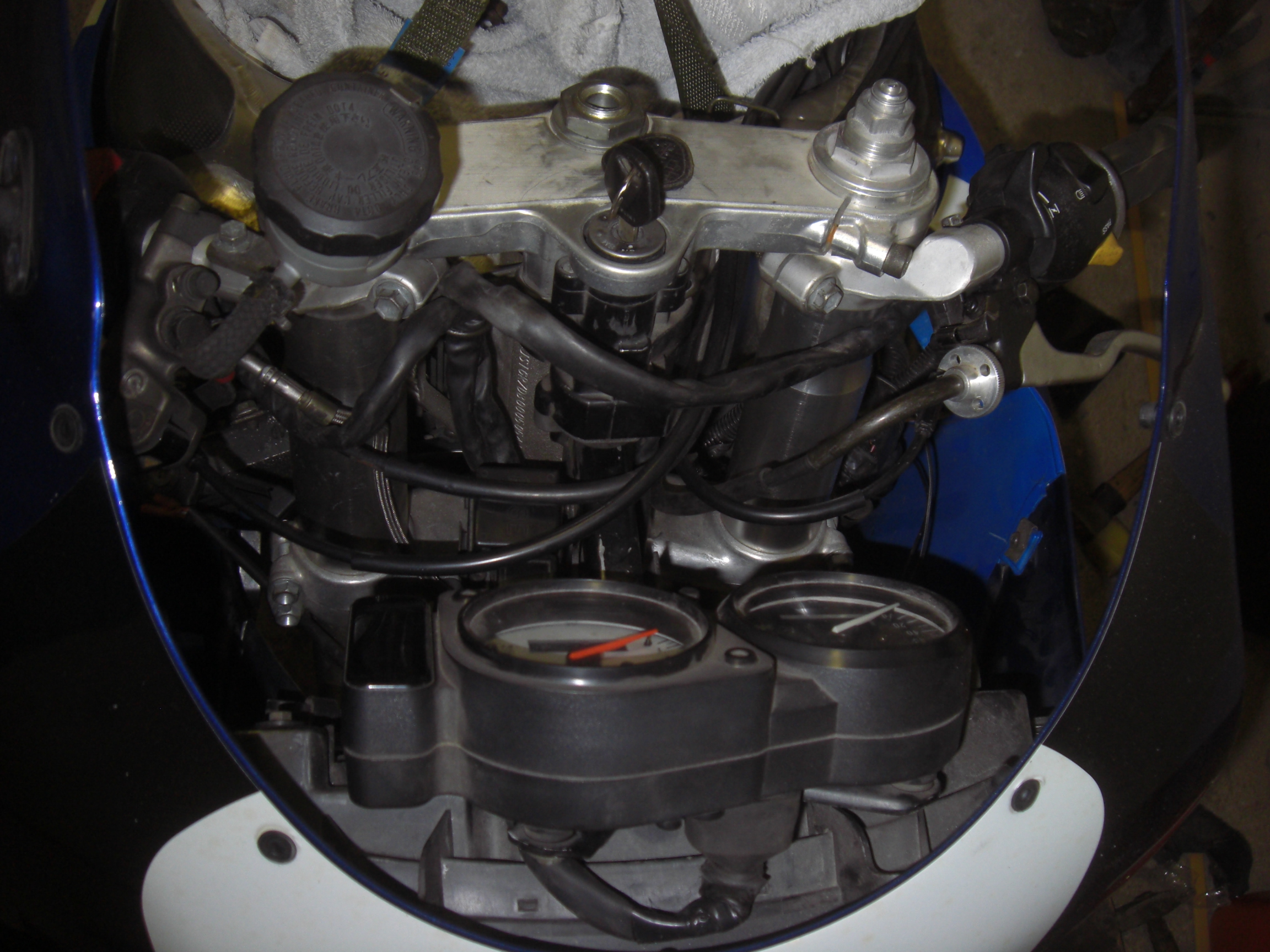

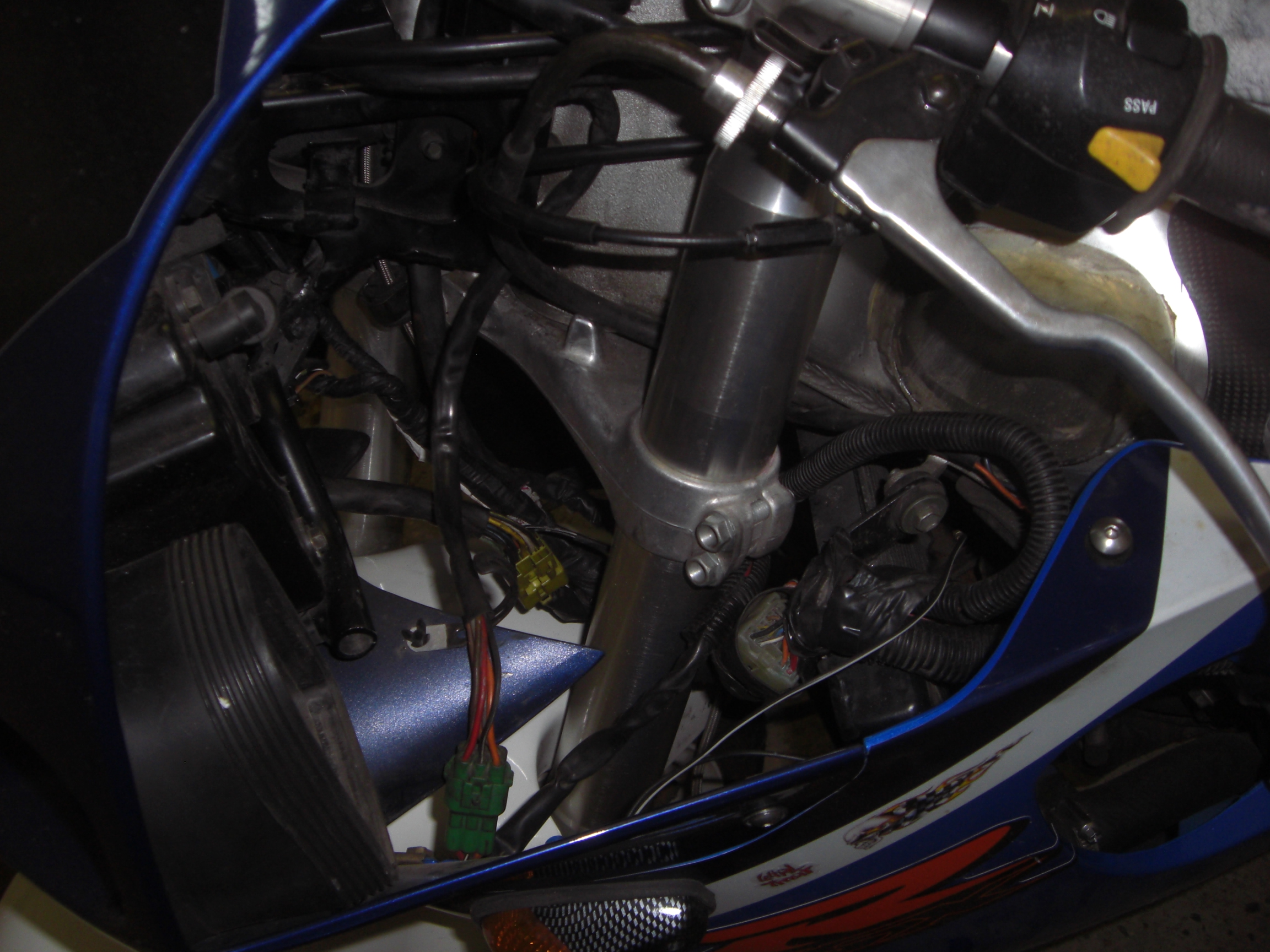

Mosche, hab an meiner Srad Inj die Lenkkopflager und den Lampenträger etc vieles erneuert jetzt hab ich kA wie der Kabelstrang richtig liegt, da der vorher schon wie gulasch wild rumgeflogen ist. UND wo zB der sicherungskasten dran kommt. Zur verdeutlichung habe ich Bilder gemacht. Das große Problem ist dran die Kabel quetschen sich bei vollen Einschlag genauso das die vor dem Kühler rumhängen wie Hängetitten.

Kann mir einer von euch Bilder schicken wie die richtig verlegt sind? einmal grad Ansaugstutzen hinter der Maske ab und Fotos. wem die hier zuklein sind kann se auch extern hochladen
Dankeeeeee
BTW suche hat nichts Produktives gebracht.



[Gixxer92]

keiner?



[Ar3s]

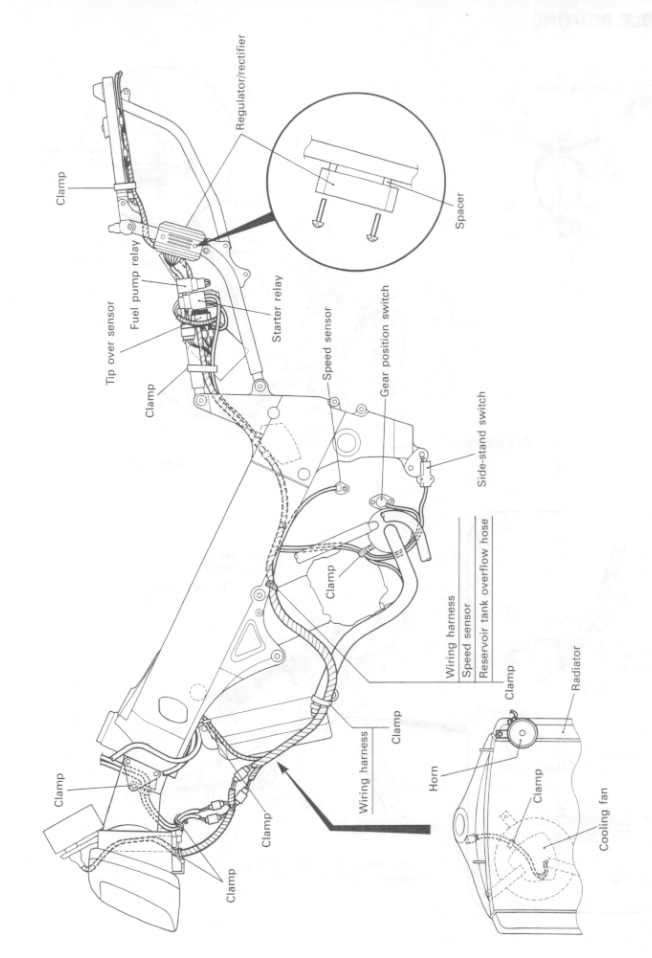

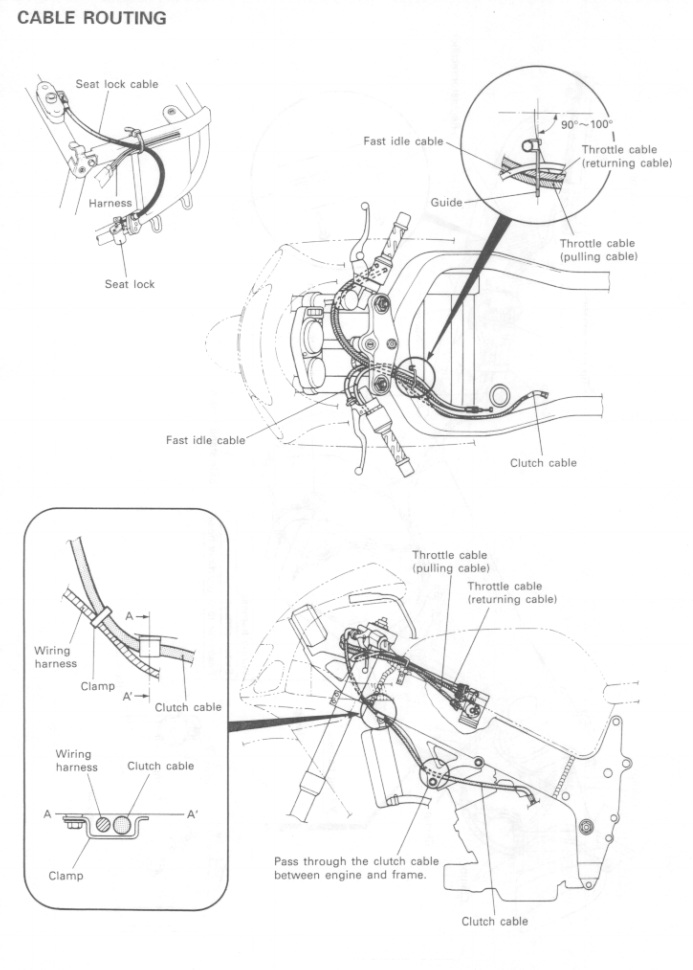

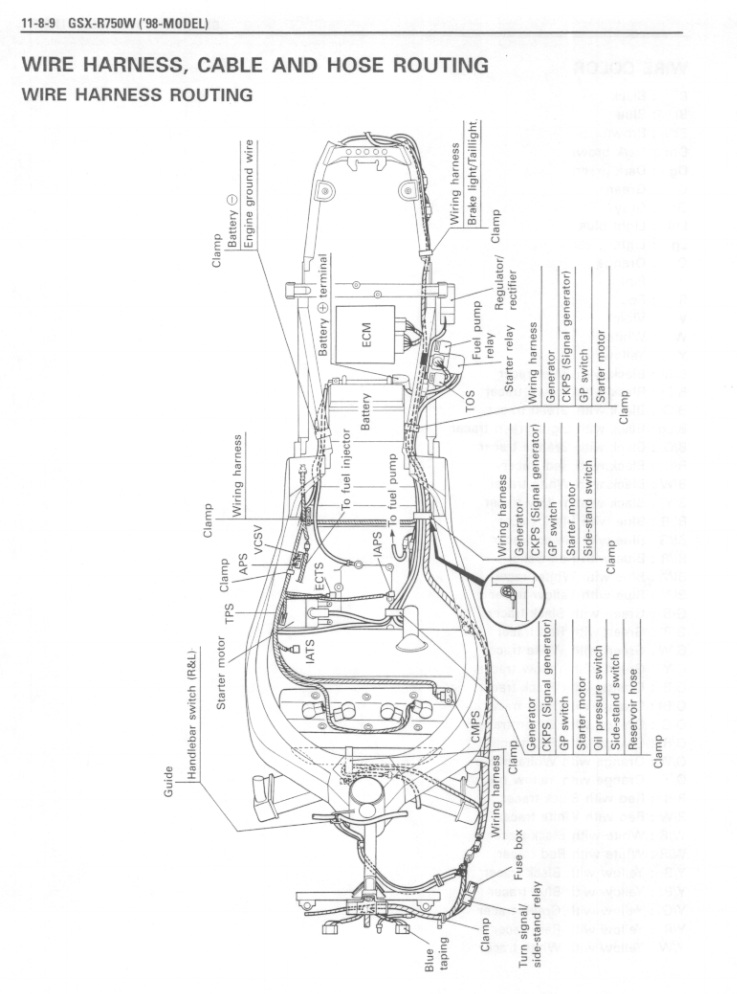

Hab den Kabelbaum meiner SRAD zwar ausgebaut, aber hab keine Fotos wie man Ihn richtig wieder verlegt. Ich kann dir heute Abend (wenn ich nicht darauf vergesse) aber den Plan aus dem Werkstatthandbuch schicken. Dort sieht man eigentlich relativ gut wie der Hauptstrang verlegt werden soll.



[Kaiser]

Das Werkstättenhandbuch wäre für mich auch toll da ich ein riesieges elektrisches problem habe und
ich es nicht finde

wäre sehr nett von dir wenn du ihn mir auch zukommen lassen könntest

vielen dank im vorraus



[Gixxer92]

Ar3s das wäre super. weil so egal wie ich es lege wird es nichts.



[Dreas]

Also ich hab meinen kabelbaum innen am Rahmen verlegt. Der Sicherungskasten wird an der unteren Gabelbrücke verbaut zumindest hab ich den bei mir da dran.

FzG



[Ar3s]

Also bei mir war der Sicherungskasten Links hinten neben dem Fahrersitz unter der Verkleidung.

Unter der Gabelbrücke ist doch garnicht so viel Platz oder täusche ich mich da jetzt o.O Also mit Verkleidung wird das wahrscheinlich sehr eng.



[Dreas]

Achja stimmt Original sitz der woanders aber müsste trotzdem im vorderen Bereich sitzen oder? Merk schon ist schon ne Weile her das ich was an ner Original SRAD gemacht hab ;-)



[Gixxer92]

Fotos leute macht fotos so kann ich leider mir nichts groß drunter vorstellen



[kluxi]

der sicherungskasten sitzt links am ramairkanal!? :>

welches elo problem hasten noch!? hab nen wunderschoenen farblichen schaltplan aus google hier..



[Ar3s]

Stimmt, links hinten ist die Hauptsicherrung der LiMa. Mein Fehler.



[Gixxer92]

damit kann ich bestimmt was anfangen, ich probvier mal mein glück tdem kann ruhig jemand ein fotot schicken
