Idee: Reifentemperatur Anzeige

[filth]

was heist zwei sensoren?
kommt vorne und hinten eins ran?
kann das dann auch beide temps anzeigen?


ich will eins haben

-mr.jordan

Ja, Display zeigt die Messwerte der beiden Sensoren in der Form

Front: XX ° | Rear: XX °

an. Worauf man die jetzt letzendlich richtet, ist egal. Könnte zb auch auf den Boden zeigen und die Asphalttemperatur messen. Oder die Kaffeetemperatur. Soll ja unter keinen Umständen im Bereich der StVo eingesetzt werden

Übrigens wird das Ding beim 24-Stunden-Rennen vom Team Touristenfahrer im BMW E36 eingesetzt. Dazu wird´s dann wahrscheinlich einen Bericht geben - wir fahren jedenfalls am Donnerstag da runter und verbauen das Testsystem im Wagen

Ich mach´dann mal die Liste, damit wir wenn sich ein paar Leute finden entsprechend die Bestellung machen können:

-mr.jordan



[Moki]

Wie ist das eigentlich mit der Stromversorgung? Hab ich das überlesen?



[filth]

Wie ist das eigentlich mit der Stromversorgung? Hab ich das überlesen?

Zündungsplus und Masse vom Mopped



[mr.jordan]

bei ebay gibts schon so temperaturmessgeräte ...kosten 70 euro.ach ja wie weit kann der sensor denn weg sein vom rat?
nicht das da nichts mehr rechts an kommt



[filth]

bei ebay gibts schon so temperaturmessgeräte ...kosten 70 euro.ach ja wie weit kann der sensor denn weg sein vom rat?
nicht das da nichts mehr rechts an kommt

Bzgl Abstand haben wir eine Tabelle:

Hättest du den Ebay-Link für mich? Oder meinst du diese Ventil-Geschichte, bei der die Ventile durch so einen Sensor ausgetauscht werden? Dann ist das eine ganz andere Schiene - die messen die Lufttemperatur im Reifen, nicht die Lauffläche.



[mr.jordan]

weiß ja nicht ob des genau des kann aber sieht mal so aus

STAGE6 / KOSO DREHZAHLMESSER + TEMPERATUR MESSER NEU bei eBay.de: Quad-Teile (endet 22.05.09 04:07:33 MESZ)



[filth]

Nöp:

Das mitgelieferte Thermostat hat eine PT 1/8 Gewindesteigung und passt auf alle Minarelli Motoren - für Piaggio und Peugeot sind Thermostate mit der Steigung M10x1.0 bzw M14x1.25 erhältlich.

Es ist ein Fühler

Ich behaupte jetzt mal hochnäsig, dass unser Ding momentan konkurenzlos ist. Es existieren zwar schon solche Sensoren und Systeme für professionelles Datenlogging, da kostet aber ein Sensor 230 €.



[mr.jordan]

na dann

also will trotzdem eins

-mr.jordan
-
-
-



[mr.jordan]

was los bin mal wieder ich der einzige?



[Extremiac]

was los bin mal wieder ich der einzige?

Bestimmt nicht,

mir persönlich fehlt noch etwas Input. Wie wird das Display wo befestigt?
(Ein Foto mit Tacho und Display auf einem Bild wäre nicht schlecht damit ich mir die Dimenson richtig vorstellen kann). Mal abgesehen davon ist das Display ja noch nichtmal endgültig.
Wo und wie wird der Sensor festgemacht? Gibt es einen Halter dazu?

Mir fehlt einfach Input. Wenn ich sehe was du für ein Bromborium gemacht hast um dir ein Auto zu kaufen was jeder schonmal gesehen und die meisten schonmal drin gesessen haben .... und dann soll ich blind etwas kaufen auf der Grundlage von Fotos die noch nicht mal dem entsprechen wie es aussieht.

Sorry, das sollte wohl jedem einleuchten.

Gute Idee, vermutlich ein tolles Produkt aber mit der Beschreibung und den Bildern nicht Marktreif. Ich denke mal in 2 Wochen wird es soweit sein das man ein Do-it-yourself-Set anbieten kann das hält was die Präsentation verspricht.



[filth]

Du hast mit Sicherheit Recht. Ich werde mal in den nächsten Tagen Fotos von den Sensoren und Display neben einem Zollstock machen - im Moment gings eher darum das grundsätzliche Interesse abzustecken.

Die Sensoren werden an den Kotflügeln befestigt. Dazu ist am Sensor ein Klettstreifen angebracht, das Gegenstück wird entsprechend am Kotflügel aufgeklebt. Zusätzlich würden wir empfehlen das Ganze mit einem kleinen Stück Panzertape in Kotflügelfarbe zu sichern. Es muss nicht gebohrt werden.

Noch etwas Geduld bitte.



[Moki]

Was mich noch interessieren würde wäre. wie die Kabel verlegt werden sollen. Wie lang sind die Kabel für die Sensoren, Farbe der Kabel?
Vielleicht könnt ihr ja noch 2-5 Detailfotos im eingebauten Zustand einstellen.



[filth]

Also bei sämtlichen Kabeln (zu den Sensoren und zum Display) handelt es sich um Flachbandkabel. Die Farbe ist grau, Breite ca 10mm, Höhe ca. 1mm

Fotos kommen, sobald das neue Display verbaut ist - da müssen wir noch die Formen gießen.



[Moki]

Danke für die ganze Zuarbeit.
Ich denke, das ist schon ein Aufwändiges Projekt, auf jeden Fall "Hut ab".



[filth]

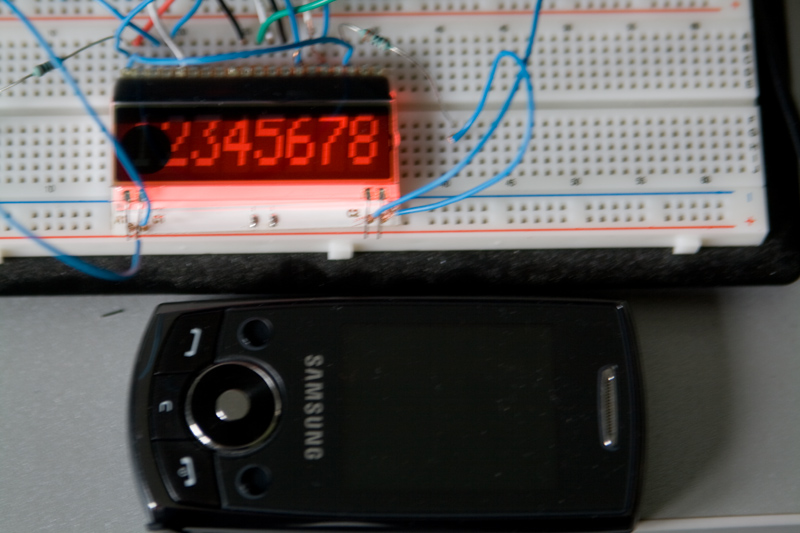

So hier ist das neue Display. Lasst euch nicht irritieren - die Beleuchtung liegt nur lose drunter, deswegen auch oben leicht verschoben

Das ******* Ding hat mich heute den ganzen Tag und 100000 Nervenzellen gekostet. Nun läuft es aber. Die Beleuchtung wird heller als auf dem Foto - ich hatte keine passenden Widerstände da, die verwendeten sind um den Faktor 10 zu hoch.

Dieses Display ist definitiv Wasserdicht, weil es nur aus einer Glaßscheibe besteht. Es ist denkbar, dass es von der Einbautiefe ins Tacho passt.

Weitere Fotos folgen, wenns so weit ist



[filth]

Nach dem Firmwareupgrade aufgrund unserer Erkentnisse in Most habe ich mir die Box mal ans Auto gebaut, da ich kein zugelassenes Mopped habe. Sehr interessant zu sehen, wie auf Autobahnkreuzen die Temperatur vom kurvenäußeren Rad hoch und dann wieder runter geht

In erster Linie interessiert mich, wie das Ganze sich bei Regen verhalten wird und wie die Reinigungsintervale für den Sensor sind.

Wie man sieht höchst professionell befestigt *g*
www.captured-dreams.de/temp/Foto-0040.jpg



[mr.jordan]

sher interessant.mal schaun zu was sich das entwickelt



[KiloGixxerChris]

das Projekt werde ich auch weiter verfolgen !
Bin gespannt wie nachher das Endprodukt aussieht



[Satan]

hm gute arbeit
hast du das selber in c geschrieben? oder wer anderes?
wie lang ist der quellcode? würde mich interessieren, wie ihr die ganzen daten einlest usw... und als was kompiliert? bzw mit welchen compiler?



[filth]

hm gute arbeit
hast du das selber in c geschrieben? oder wer anderes?
wie lang ist der quellcode? würde mich interessieren, wie ihr die ganzen daten einlest usw... und als was kompiliert? bzw mit welchen compiler?

Ich hab den Quellcode selber in C geschrieben. Daten werden von den Sensoren über das I2C-Protokoll abgerufen. Compliert wird das als .hex Datei und auf den µC geflasht. Wie genau der Quellcode aussieht, möchte ich nicht unbedingt erzählen.
